Для того чтобы создать панель индикаторов с элементом Поле с деревом (Tree View Box), необходимо выполнить следующие шаги:



Шаг 1: Запустить дизайнер отчетов;

Шаг 2: Создать панель индикаторов или открыть её;



Шаг 3: Подключить данные;

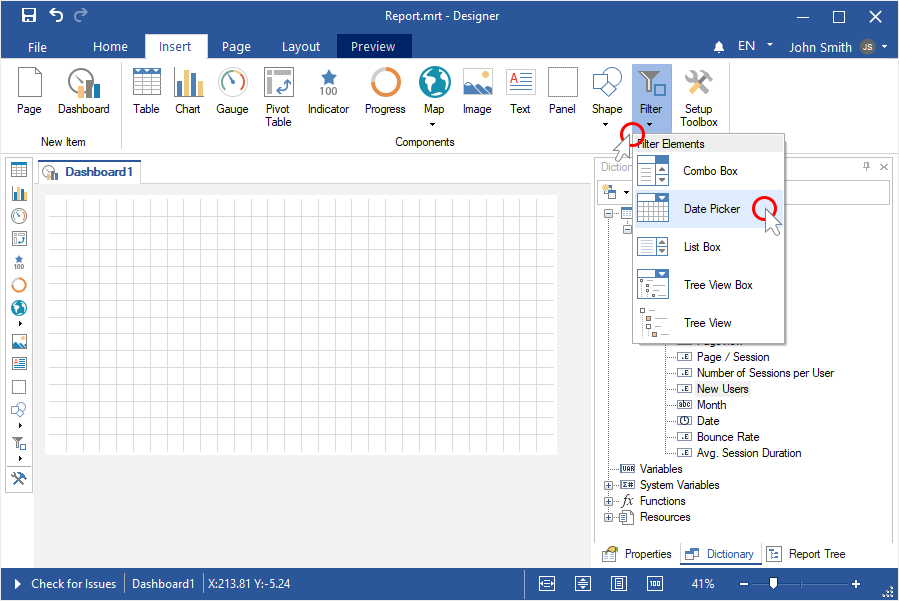

Шаг 4: Выполнить щелчок по категории Фильтры (Filters) на инструментарии дизайнера отчетов или на вкладке Вставить (Insert);



Шаг 5: Выбрать элемент Поле с деревом;







Шаг 6: Разместить элемент на панели индикаторов;

Шаг 7: Если редактор элемента не открылся, выполнить двойной щелчок по элементу;

Шаг 8: Перетянуть из словаря данных колонки данных в поле Ключ (Key). Значения из этих колонок данных сформируют иерархию значений текущего элемента. Значениями верхнего уровня иерархии будут значения из верхней колонки, значениями второго уровня - значения из второй колонки данных сверху и т.д.









Шаг 9: Установить значение Один элемент (One) для параметра Способ выбора (Selection Mode), если необходимо разрешить выбирать только одно значение текущего элемента. Установить значение Много элементов (Multi) для параметра Способ выбора, если необходимо разрешить выбирать несколько значений текущего элемента.







Шаг 10: Установить флажок у параметра Показывать (Все) элементы (Show (All) Value), если необходимо чтобы в списке значений присутствовало значение Все (All);







Шаг 11: Выбрать другой элемент фильтрации как значение параметра Главный элемент (Parent Element), если необходимо чтобы список значений текущего элемента зависел от выбранного значения главного элемента.



Шаг 12: Закрыть редактор элемента;

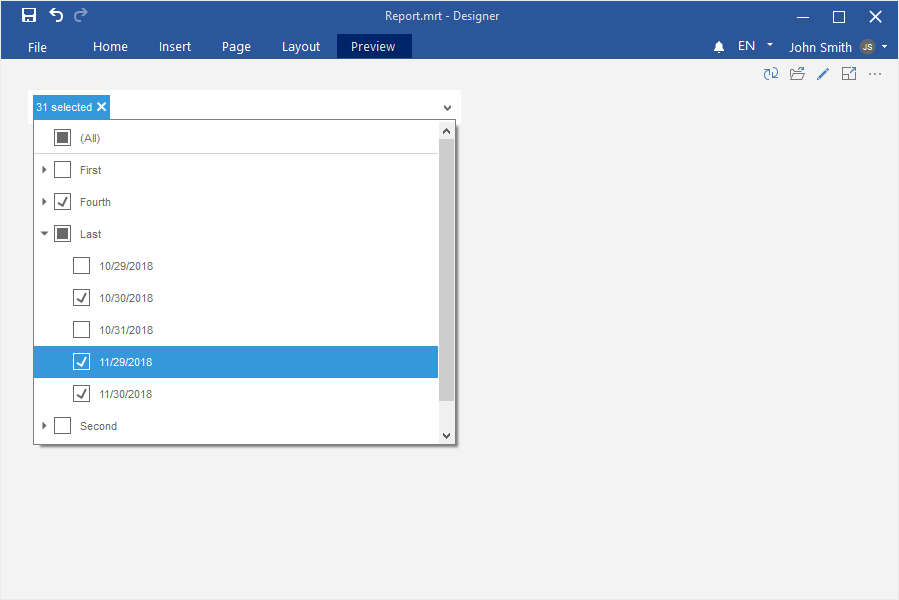

Шаг 13: Перейти на вкладку предварительного просмотра.
