Для лучшего понимания данного урока рекомендуется просмотр данного видео файла.



Для того чтобы построить отчет с вложенным отчетом, необходимо выполнить следующие шаги:



2.1. Создать Новое соединение (New Connection);

2.2. Создать Новый источник данных (New Data Source);







4.1. Растянуть по высоте и ширине компонент Вложенный отчет (Sub-Report);

4.2. Изменить значение свойств у компонента Вложенный отчет (Sub-Report). К примеру, установить свойство Держать вложенный отчет вместе (Keep Sub-Report Together) в значение истина (true), если необходимо чтобы вложенный отчет держался вместе;

4.3. Изменить фон компонента Вложенный отчет (Sub-Report).

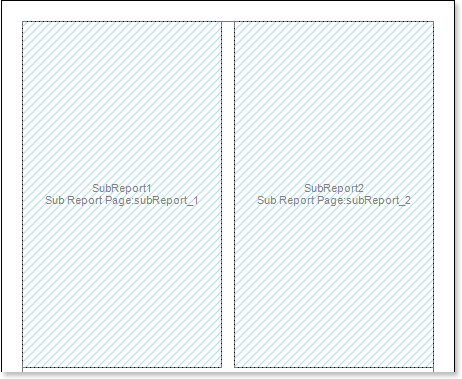

На рисунке снизу показан шаблон отчета с отредактированным компонентом Вложенный отчет (Sub-Report):





На рисунке снизу показано размещение бэнда Данные (DataBand) на вложенной странице отчета:





7.1. выровнять по высоте бэнд Данные (DataBand);

7.2. Изменить значение свойств у бэнда Данные (DataBand). К примеру, установить свойство Может разрываться (Can Break) в значение истина (true), если необходимо чтобы бэнд Данные (DataBand) разрывался;

7.3. Изменить фон бэнда Данные (DataBand);

7.4. При необходимости, включить Границы (Borders) бэнда Данные (DataBand);

7.5. Изменить цвет границы.







10.1. Перетащить текстовый компонент в нужное место на бэнде Данные (DataBand);

10.2. Изменить параметры шрифта текста: размер, стиль, цвет;

10.3. выровнять текстовый компонент по высоте и ширине;

10.4. Изменить фон текстового компонента;

10.5. выровнять текст в текстовом компоненте;

10.6. Изменить значение свойств текстового компонента. К примеру установить свойство Перенос текста (Word Wrap) в значение истина (true), если необходимо чтобы текст переносился;

10.7. При необходимости, включить Границы (Borders) текстового компонента.

10.8. Изменить цвет границы.

На рисунке снизу показан шаблон отчета на вложенной странице:









Как видно из рисунка, генератор отчетов построил отчет, который располагался на "вложенной" странице, и разместил его на странице отчета вместо компонента Вложенные отчет (Sub-Report).



14.1. выровнять по высоте бэнд Заголовок страницы (PageHeaderBand);

14.2. Изменить значение свойств бэндов Заголовок страницы (PageHeaderBand), если это необходимо;

14.3. Изменить фон бэнда Заголовок страницы (PageHeaderBand);

14.4. При необходимости, включить Границы (Borders);

14.5. Изменить цвет границы.

На рисунке снизу показан шаблон отчета с бэндом Заголовок страницы (PageHeaderBand):





16.1. Перетащить текстовый компонент в нужное место на бэнде;

16.2. Изменить параметры шрифта: размер, стиль, цвет;

16.3. выровнять текстовый компонент по высоте и ширине;

16.4. Изменить фон текстового компонента;

16.5. выровнять текст в текстовом компоненте;

16.6. Изменить значение свойств текстового компонента, если это необходимо;

16.7. При необходимости, включить Границы (Borders) текстового компонента;

16.8. Изменить цвет границы.

На рисунке снизу показан отредактированный шаблон отчета с компонентом Вложенный отчет (Sub-Report):











Добавление стилей







Для начала работы в редакторе стилей, необходимо нажать кнопку Добавить стиль (Add Style) и в отобразившемся меню выбрать элемент отчета, для которого будет создаваться стиль: Компонент (Component), Диаграмма (Chart) или Кросс-таблица (Cross-Tab). В данном случае, это Компонент (Component). Для того чтобы изменить фон строки следует изменить значение свойства Brush.Color, где значение данного свойства и есть цвет фона строки. На рисунке снизу представлено окно Редактора Стилей (Style Designer) со списком значений свойства Brush.Color:





После того как значение свойства определено следует нажать кнопку Закрыть (Close). После этого в списке значений свойств Стиль четных строк (Even style) и Стиль нечетных строк (Odd style) появится новое значение, т.е. новый стиль четных и/или нечетных строк соответственно.
